TPA(接插件端锁止)是什么?有什么作用?
发布时间:2024-09-09 09:17:30

大家在选择连接器对配、配套产品的时候,选择完端子适配的塑壳后大家是不是会考虑选择一款组件用来固定端子呢,这个组件就是我们说的TPA。那么所有的端子都需要‌‌TPA吗?倒也不见得,有的端子组装完成后稳定性比较好就不需要二次上锁。今天蓬生电子就给大家详细的介绍一下‌‌TPA的固定端子的原理是什么,以及他在我们组装中起到的作用。


一、‌‌TPA是什么

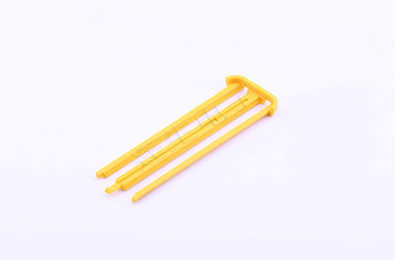

‌‌TPATerminal Position Assurance)‌是指接插件端锁止,主要用于固定端子位置,确保端子在连接器内部的固定可靠性。TPA通过端子锁止片或二次锁止机构来实现,确保端子在连接器内部的固定稳定性。

二、TPA的结构

具体到TPA的结构,一种实用新型专利公开了一种TPA结构与护套一体的连接器结构,包括一体化设计的主体护套和TPA结构。这种结构通过端子插入主体护套后,卡子翻转90°,卡子卡勾挤入主体卡槽,完成上锁,同时卡子压住端子底部,抵住端子,并固定其位置,使端子进入锁定状态。这种设计能有效加大端子在护套中的保持力,结构简单有效,产品稳定性好‌。

三、TPA的作用

TPA的作用非常重要,它直接关系到连接器的接触可靠性。如果TPA失效,端子可能会松动或脱落,导致接触不良或断开,严重影响电路的性能和安全性。因此,TPA的设计和测试需要严格遵循相关标准和规范,以确保其在各种使用条件下的稳定性和可靠性。

四、TPA对汽车连接器的重要性

‌汽车连接器中,TPA的应用尤为关键。汽车连接器种类繁多,单一车型可能使用数百个连接器,每个连接器都需要确保其固定可靠性。TPA就起到了重要作用,他是通过使用滑入连接器外壳的辅助锁,确保连接器外壳内的端子(或接触体)完全就位到外壳中。当端子完全就位后,可以插入锁,从而固定端子的位置。TPA不仅可以确保接触体正确就位,而且还有助于减少连接器内端子的移动。

所以TPA对连接器组装有着重要意义,大家可以根据自己的需求选择合适的TPA今天的分享对你有用的话记得收藏我们哦。我们会持续的为大家带来更多的连接器相关的知识。需要采购连接器的话点击“人工客服”窗口,我们会有专门的客服来接待您,给您分配金牌销售为您服务。更多资讯进入我们官网即可阅览,热点文章推荐“光纤电缆连接器的适用范围”
